色94色欧美sute亚洲线路一,日韩,亚洲中文字幕,欧美熟妇乱子伦xx视频,欧美日韩一区二区三区自拍,色播亚洲视频在线观看

• 透明無氣味
  通過多項(xiàng)環(huán)保檢測(cè)

• 耐酸堿
  可長(zhǎng)期在酸堿環(huán)境下使用

• 韌性好
  固化后硬而不脆

• 防水性好
  可以長(zhǎng)期泡水耐老化

•

  金屬灌封

•

  玻璃粘金屬

•

  金屬粘金屬

• 參數(shù)
• 參數(shù)
• 組成
• 雙組份
• A/B顏色
• 無色透明液體
• A劑粘度

• 3500-4000CPS

• B劑粘度

• 85-95CPS

• 配比（重量）

• 3：1

• 耐溫范圍

• -40℃～+110℃

• 可操作時(shí)間

• 45min

• 初固時(shí)間

• 60min

• 剪切強(qiáng)度（鋼/鋼）kg/mm²

• 95-115
• 硬 度 Shore D

• 75-80

• 彎曲強(qiáng)度（鋼/鋼）kg/mm²
• 235-245
• 接著強(qiáng)度(kg/mm²)
• 145-165
• 介電常數(shù)

• 4.2
• 破壞電壓

• 22KV

【附注】 以上性能數(shù)據(jù)是在溫度25℃、濕度70%的實(shí)驗(yàn)室環(huán)境下所測(cè)得的典型數(shù)據(jù)，僅供客戶使用時(shí)參考，并不能保證是某個(gè)特定環(huán)境下能達(dá)到的全部數(shù)據(jù)，敬請(qǐng)客戶于使用時(shí)，以實(shí)際生產(chǎn)測(cè)試數(shù)據(jù)為準(zhǔn)。以確認(rèn)我們的產(chǎn)品是否滿足使用要求。貯存條件、運(yùn)輸?shù)纫蛩囟紩?huì)對(duì)我們產(chǎn)品的穩(wěn)定性及物理、機(jī)械性能產(chǎn)生影響。對(duì)于任何采用我們無法控制的方法得到的結(jié)果，聚力膠粘劑公司恕不負(fù)責(zé)。

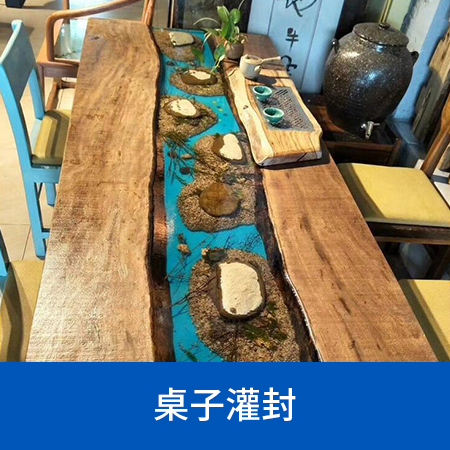

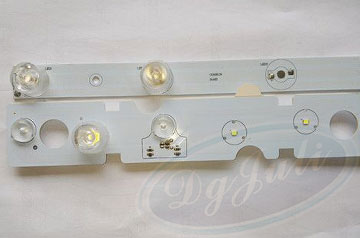

聚厲牌JL-213高透明水晶AB膠為透明環(huán)氧樹脂粘接劑，可低溫或常溫固化，適用于水晶、玻璃、金屬、徽章、鈕扣、工藝品、飾品、標(biāo)牌、LED、太陽(yáng)能面板等大面積產(chǎn)品的滴膠、灌封、表面披覆。

•

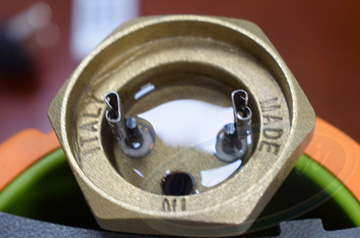

  高溫金屬管灌封

•

  玻璃粘金屬

•

  金屬粘水晶膠水

•

  金屬和水晶灌封膠

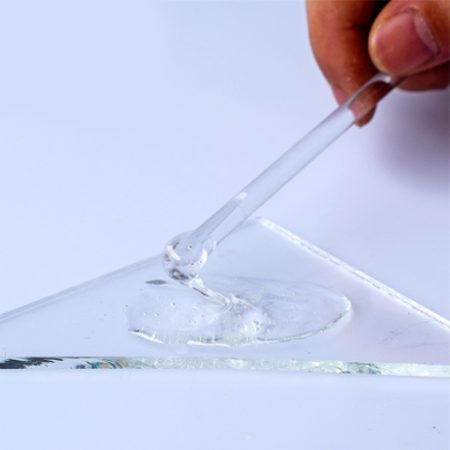

1、清潔被粘物表面，保證被粘物表面無油污，無灰塵，無銹跡
2、按重量比3:1分別取環(huán)氧AB膠取各1份進(jìn)行混合并攪拌均勻；
3、將混合好的膠液均勻涂布于其中一被粘物表面，并加壓使兩粘接面緊密結(jié)合；
4、粘接好和物品到少4小時(shí)內(nèi)禁止移位或者挪動(dòng)，否則會(huì)嚴(yán)重影響粘接效果。到少24小時(shí)后才能正常使用及做各類測(cè)試。

•

  1、配膠
  按重量比3:1取A劑和B劑，

•

  2、混膠
  將A、B兩劑混合均勻

•

  3、注膠
  攪拌均勻后及時(shí)進(jìn)行注膠。

•

  4、固化時(shí)間
  24小時(shí)固化，保持產(chǎn)品水平擺放，以免固化過程中膠液溢出

1、聚厲牌JL-213高透明水晶AB膠在混合后會(huì)開始逐漸固化，其粘稠度會(huì)逐漸上升，并會(huì)放出部分熱量；
2、混合在一起的膠量越多，其反應(yīng)就越快，固化速度也會(huì)越快，并可能伴隨放出大量的熱量， 請(qǐng)注意控制一次配膠的量，因?yàn)橛捎诜磻?yīng)加快，其可使用的時(shí)間也會(huì)縮短，混合后的膠液盡量在短時(shí)間內(nèi)使用完；
3、可使用時(shí)間：是指在 25℃條件下，100g 混合后的膠液的粘稠度增加一倍的時(shí)間，并非可操作時(shí)間之后, 膠液絕對(duì)不能使用；
4、有極少數(shù)人長(zhǎng)時(shí)間接觸膠液會(huì)產(chǎn)生輕度皮膚過敏，有輕度癢痛，建議使用時(shí)戴防護(hù)手套，粘到皮膚上請(qǐng)用酒精擦去，并使用清潔劑清洗干凈；
5、在大量使用前，請(qǐng)先小量試用，掌握產(chǎn)品的使用技巧，以免差錯(cuò)。
